Proje Detayları

Satın alacağınız Merdiven proje içerisinde toplamda 2 farklı betonarme merdiven çizimi, merdiven planlarına ait 3 adet kesit çizimi ve 1 adet merdiven nokta detay çizimleri Autocad DWG içeriği yer almaktadır.

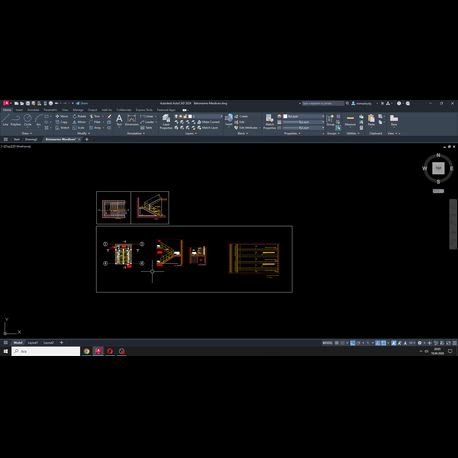

Görseller içerisinde yer alan Video'yu izleyerek indireceğiniz dwg dosyası içerisindeki tüm çizimleri görüntüleyebilirsiniz.

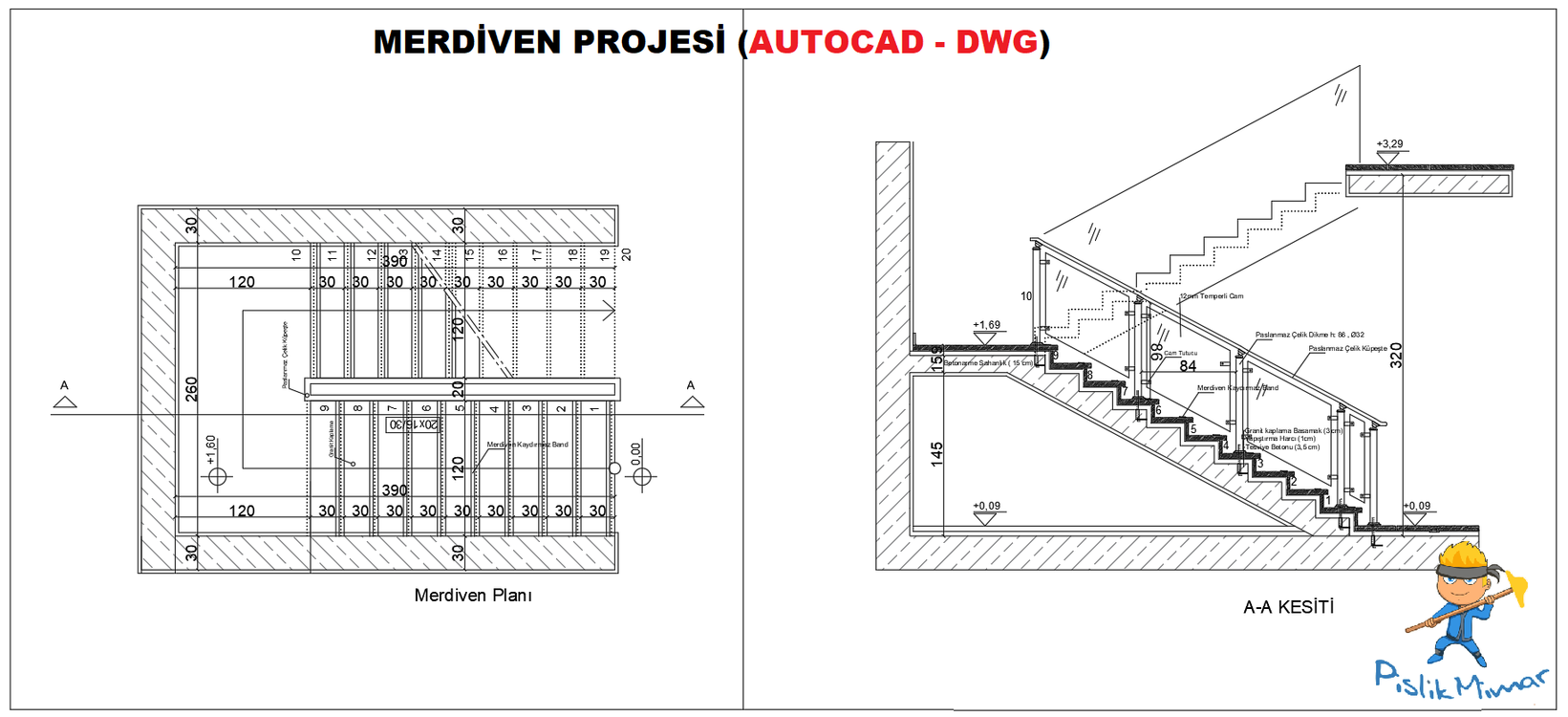

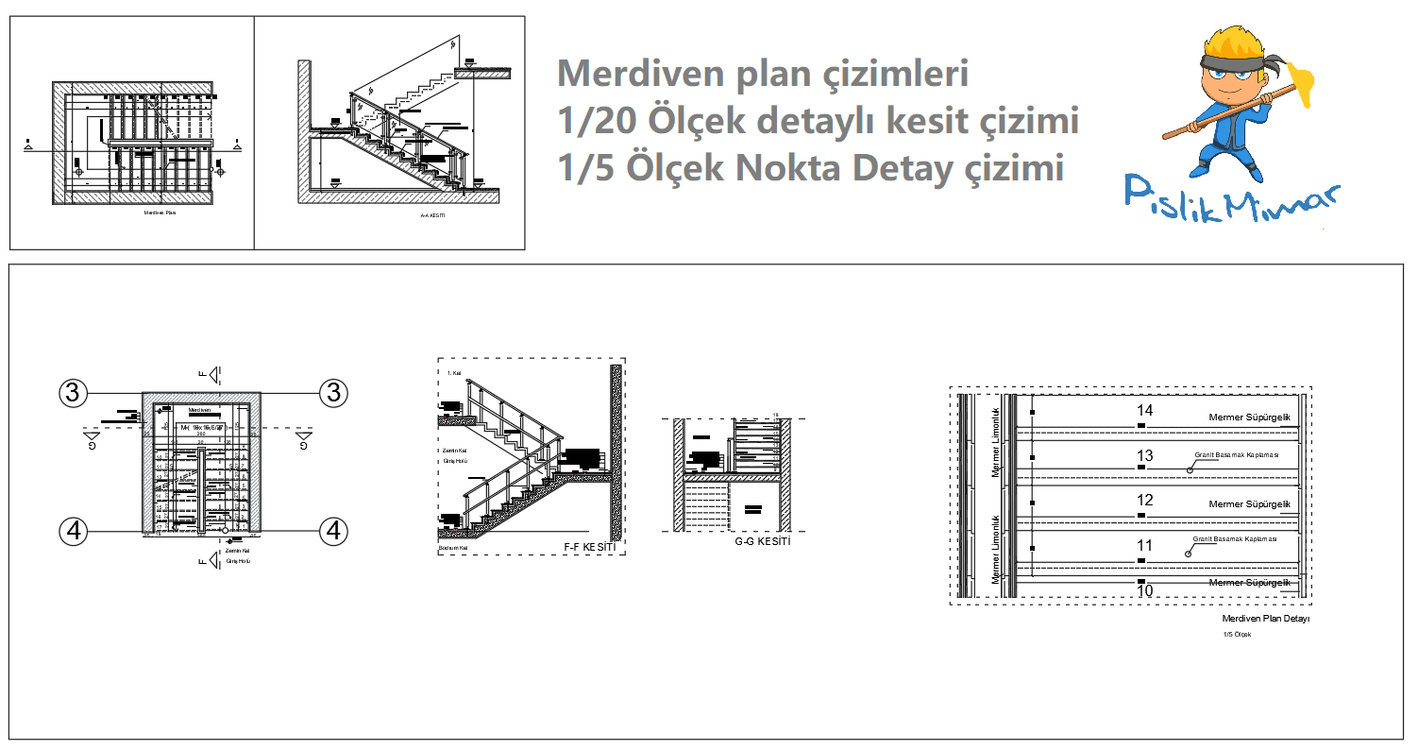

• 3.00 metre ve 3.20 metre kat yüksekliğine göre çizilmiş 2 adet plan.

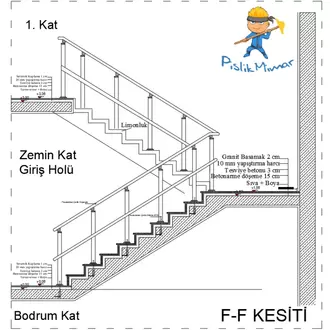

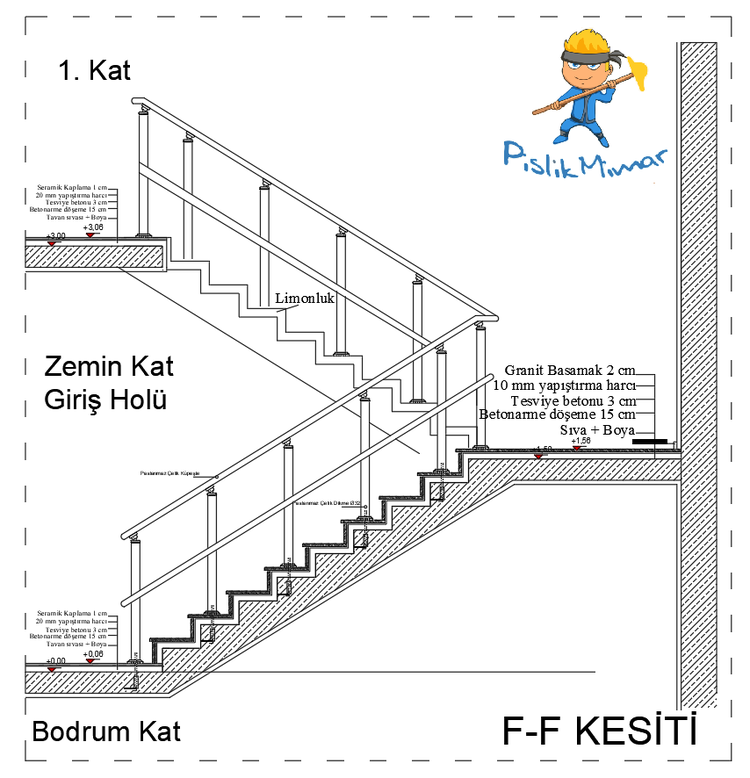

• 2 Farklı planın ayrı ayrı 2'şer tane 1/20 Ölçek Sistem detay çizimleri.

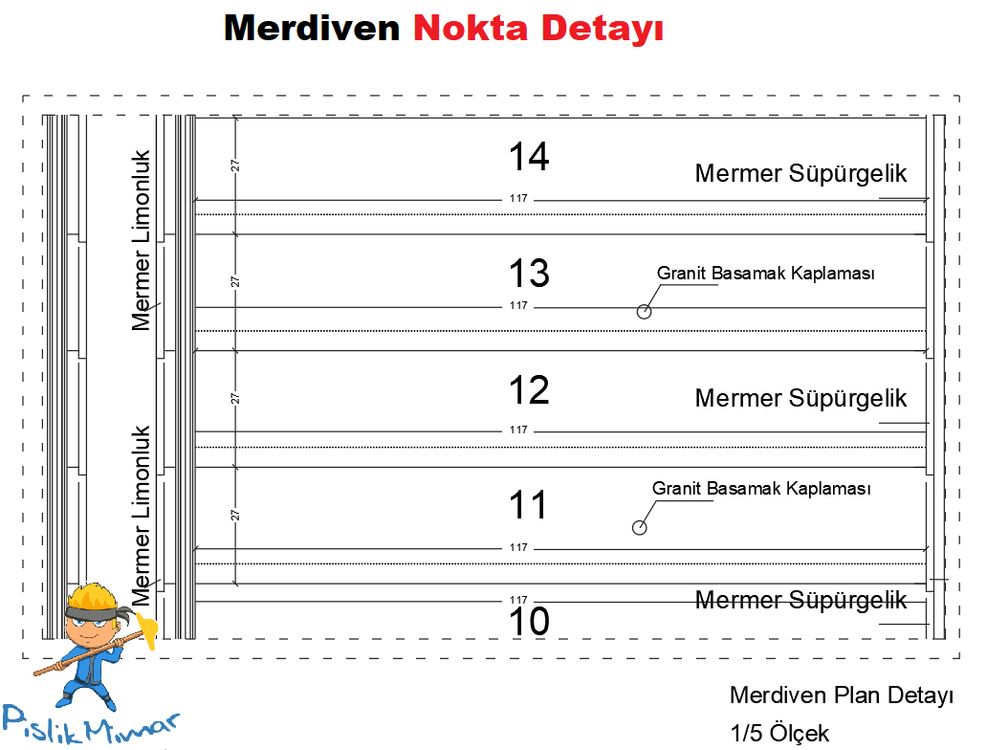

• 1/50 Ölçek Merdiven nokta detay çizimleri yer almaktadır.

Teknik Çizim Detayları

Merdiven Hesabı (18 Basamak) ve Rıht Yüksekliği hesaplanarak plan ve kesit çizimi yapılmıştır.

• Granit, Mermer Merdiven kaplama malzemesi kullanılmıştır.
• Paslanmak Çelik Korkuluk ve Ankraj çizim detaylarının tamamı kesit ve plan çizimlerine eklenmiştir.
• Merdiven Genişliği 120 cm, basamak adım genişliği 30 cm hesaplanmıştır.
• Betonarme merdiven duvarı 30 cm olarak belirlenmiş ve duvarlara 3 cm sıva gösterimi yapılmıştır.
