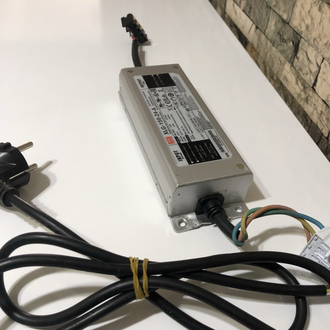

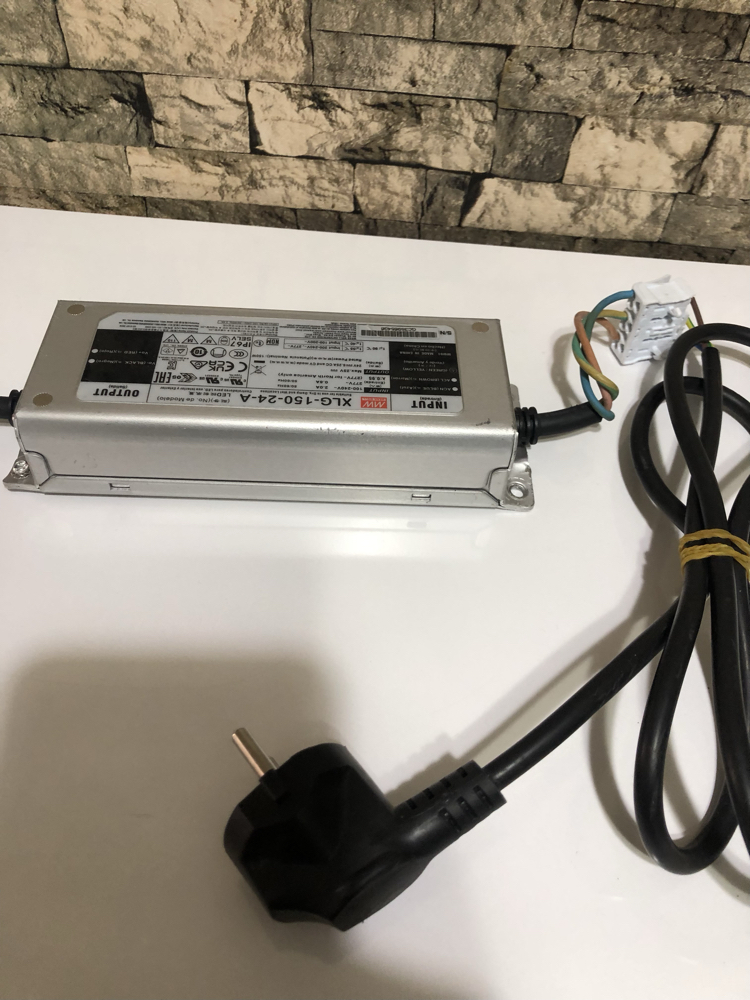

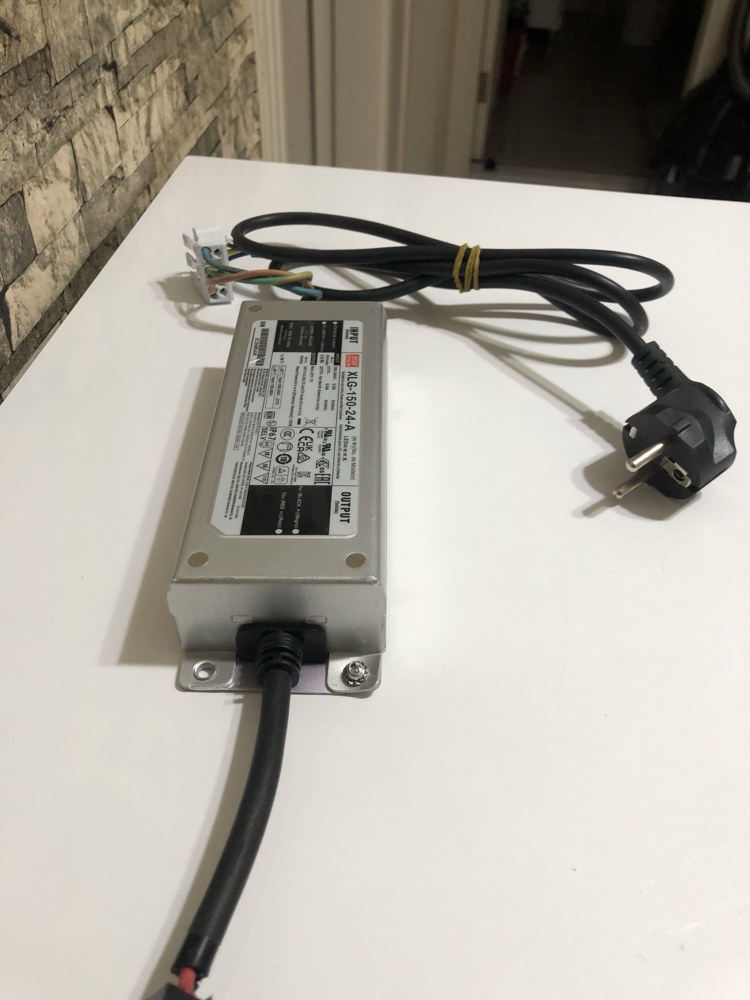

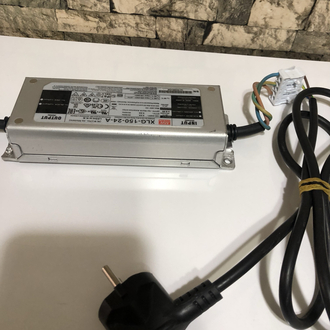

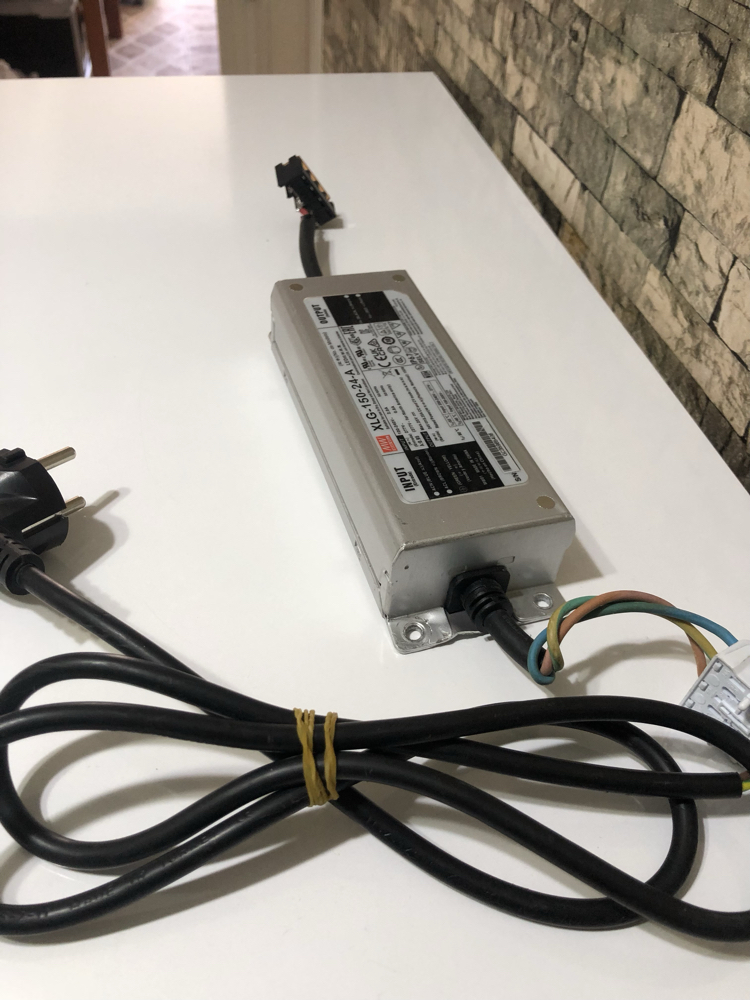

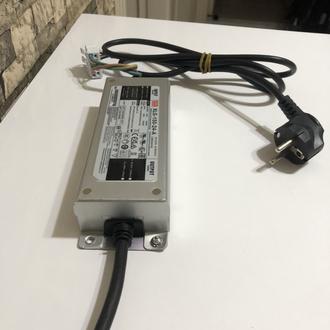

Görseldeki cihaz, dünya çapında kalitesiyle bilinen Mean Well markasına ait XLG-150-24-A model kodlu profesyonel bir LED güç kaynağıdır (trafo).
Özellikle yüksek güçlü LED aydınlatma sistemleri (projektörler, sokak lambaları veya endüstriyel iç mekan aydınlatmaları) için tasarlanmıştır.
Öne Çıkan Temel Özellikleri
• Çıkış Voltajı: Sabit 24V (DC) akım verir.
• Güç Kapasitesi: Maksimum 150 Watt gücündedir.
• Akım Değeri: Yaklaşık 6.25 Amper çıkış sağlar.
• Giriş Voltajı: Geniş bir aralıkta çalışabilir (100V - 240V AC arası), yani Türkiye'deki şebeke elektriğiyle tam uyumludur.
• IP67 Koruma Sınıfı: Toza ve suya karşı tam korumalıdır. Dış mekanlarda, yağmur altında veya nemli ortamlarda güvenle kullanılabilir.
Bağlantı Şeması (Kabloların Anlamı)

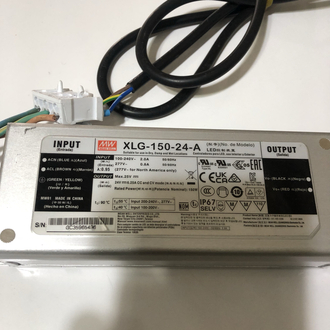

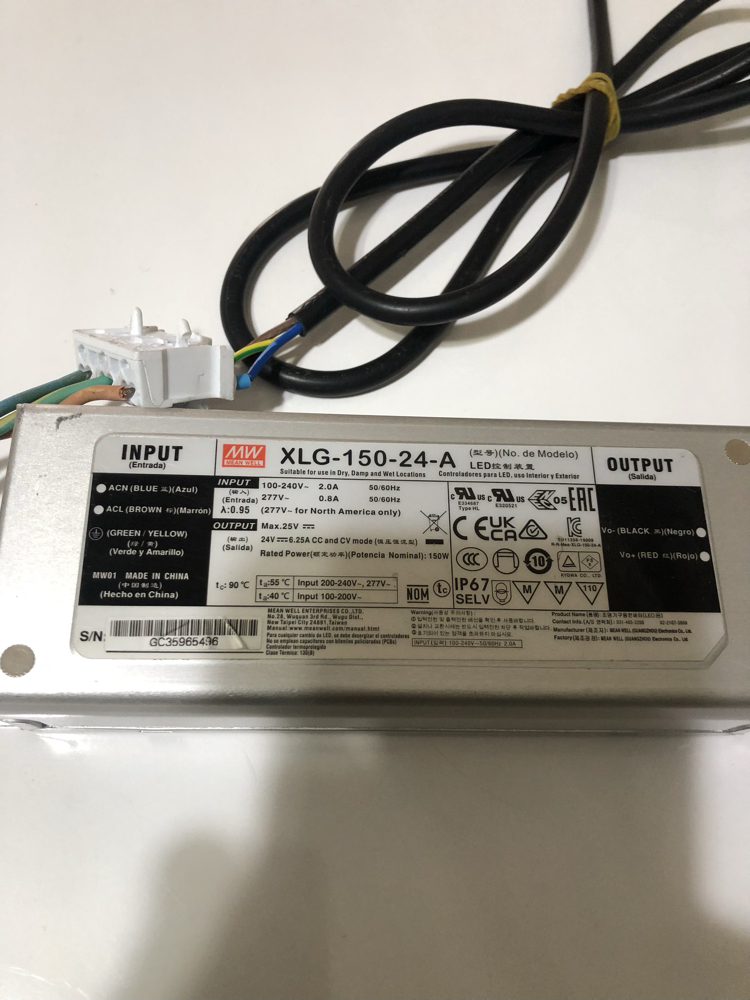

Cihazın üzerindeki etikette de belirtildiği gibi bağlantılar şu şekildedir:
Giriş Kısmı (INPUT - 3'lü Kablo):
• Kahverengi (ACL): Faz (Elektrik)
• Mavi (ACN): Nötr
• Yeşil/Sarı: Topraklama (Güvenlik için mutlaka bağlanmalıdır).
Çıkış Kısmı (OUTPUT - 2'li Kablo):
• Kırmızı (V+): Artı kutup (LED'in artı ucuna)
• Siyah (V-): Eksi kutup (LED'in eksi ucuna)
Dikkat Etmeniz Gerekenler
Bu cihaz "Constant Voltage" (Sabit Voltaj) modunda çalışır. Bağlayacağınız LED şeridinin veya armatürünün mutlaka 24 Volt ile çalıştığından emin olmalısınız. Eğer 12V bir LED bağlarsanız, LED'ler anında yanacaktır.
Bu cihazı ne tür bir aydınlatma için kullanmayı planlıyorsunuz? Eğer metrajlı bir LED şerit bağlayacaksanız, toplam uzunluğun bu güce uygun olup olmadığını kontrol etmenize yardımcı olabilirim.
